[특허] 프리캐스트 전단벽과 기초의 연결구조 및 시공방법

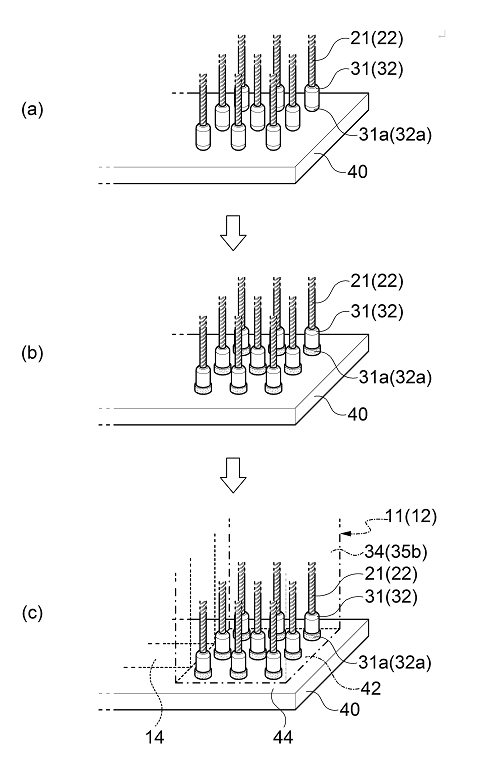

1. 대표도

2. 발명의 명칭

프리캐스트 전단벽과 기초의 연결구조 및 시공방법{Connection structure and construction method between precast shear wall and foundation}

3. 출원번호 / 출원일자

10-2020-0166897 / 2020-12-02

4. 등록번호 / 등록일자

10-2535525-00-00 / 2023-05-18

5. 요약

본 전단벽과 기초의 연결구조는 수직벽과, 수직벽에 의해 연결되는 제 1, 2 기둥을 갖는 프리캐스트 전단벽과 기초의 연결구조에 관한 것이다. 전단벽은, 제 1 기둥에 설치되는 복수의 제 1 수직철근과, 수직벽에 의해 제 1 기둥과 이격된 제 2 기둥에 매립된 복수의 제 2 수직철근과, 전단벽의 하부에 배치되되, 복수의 제 1, 2 수직철근과 수직하게 배치되는 지지판과, 복수의 제 1, 2 수직철근의 단부에 각각 배치되어, 복수의 제 1, 2 수직철근과 지지판을 연결하는 복수의 제 1, 2 커플러와, 지지판의 상면에서, 복수의 제 1, 2 수직철근과, 복수의 제 1, 2 커플러를 둘러싸도록 형성되되, 제 1, 2 기둥과 수직벽의 몸체를 형성하는 전단벽몸체를 포함한다. 기초는, 그 상면이 지지판의 하면과 마주하며, 매립된 기초철근에 고정되는 기초플레이트를 포함한다. 전단벽은, 지지판이 기초플레이트에 고정됨으로서 기초에 설치된다.
