[특허] 절삭공구

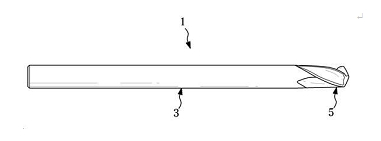

1. 대표도

2. 발명의 명칭

절삭공구{Cutting Tool}

3. 출원번호 / 출원일자

10-2021-0118585 / 2021-09-06

4. 등록번호 / 등록일자

10-2370871-00-00 / 2022-03-02

5. 요약

본 절삭공구는 바디부와, 바디부의 일측에 배치되는 절삭날을 갖는 절삭부재와, 절삭부재에 끼움 결합되는 스토퍼링을 포함한다. 절삭부재는, 바디부와 절삭날사이에 경사지게 형성되는 가이드부를 포함하고, 스토퍼링은, 제 1 내경을 형성하는 제 1 내주면과, 제 1 내경보다 작은 제 2 내경을 형성하는 제 2 내주면으로서, 바디부에 끼움결합되는 제 2 내주면과, 제 1, 2 내주면을 연결하는 경사단차부로서, 가이드부에 대응되도록 제 1, 2 내주면 사이에서 경사지게 형성되는 경사단차부를 포함한다
